13度車輪徑向沖擊

  [1]技術參數

   一.用途

本試驗機主要用于電動輕合金車輪等的徑向沖擊試驗，檢驗其抗外部沖擊的能力，根據輪轂的規格可通過簡單的程序選擇進行沖擊試驗。

試驗機的沖擊高度可通過電動升降系統來調整，落錘質量根據試驗輪轂的規格可以采用手動變換砝碼，以適應不同規格的試驗要求；試驗機采用多重保護措施來保證沖擊試驗的安全性；沖擊系統采用滑輪式自由落體下落機構來保證試驗的準確進行。

二． 技術規格

1） 試驗車輪直徑范圍：φ260～φ770mm

2） 主沖擊錘質量：360kg

3） 輔沖擊錘重量：120kg

4） 沖擊錘頭寬度：不小于200mm

5） 沖擊錘最大位移：不小于200mm

6） 最大脫錘載荷：250kg

7） 車輪沖擊角度：13°]

8） 車輪安裝支架可調范圍：＞250mm

9） 電機功率：1.1KW

10） 電源：220V

三.設備清單：

                主機          一臺

                沖擊頭、砝碼  一套

            [2]操作指南

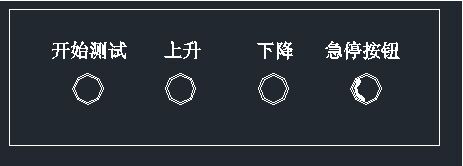

       操作盒

n 點擊上升、下降按鈕可以對輪轂高度進行調整。

n 關閉安全門，調整沖擊機高度，在上升到一定高度后點擊“開始測試”按鈕，報警器開始響起幾秒種（控制柜內可以調整時間），然后離合器釋放，砸向輪轂。

n 點擊上升按鈕，復位沖擊機高度，準備下次測試。
