汽車四門兩蓋疲勞試驗機

   [1]技術參數

一、 概述

本試驗臺針對中小型電動轎車、微型車側門、引擎蓋、行李箱門（移門可選）進行耐久試驗的專用試驗設備，試驗過程中自動檢測車門的開啟力和下沉量及所有開關耐久壽命。

二、 主要技術參數：

1． 瞬間允許開啟載荷： 50KGF

2． 荷重元精度：       1/10000

3． 系統測量精度：     ±1%(靜態)

                    0—5%（動態）

4． 荷重元數量：       6個

5． 氣缸數量：         9-11個

6． 步進馬達數量：     3個

7． 同時動作數量：     1---13個

8． 控制方式：         PLC+模擬量模塊顯示方式：

9． 觸摸屏、動態柱形圖、曲線顯示（可選）

10．可控制動作：      各種往復直線動作和旋轉動作

11．停止方式：        試件損壞自動停機

                   達到設定次數自動停機

                   超過允許的變形量

12．記錄方式：      PLC數字全程記錄

13．試驗速度：      5—20次/min

14．次數設定：      0—999，999 任意設定

a) 環境溫度： 10℃~25℃ 環境濕度： ≤85%

b) 電源要求： AC220V/50Hz，三相五線制 電源容量： 3KW

c)  氣源要求： 壓力≥0.5Mpa

d) 水源要求： 無 側門(四門)外開手柄解鎖、開啟、關閉 側門(四門)內開手柄解鎖、開啟、關閉、后背門解鎖、開啟、關閉

前機蓋解鎖、開啟、關閉

    h)自動開啟和關閉四個側門，并在試驗過程中檢測關門是否到位、車門下沉量、車門開啟力。

  i)自動開啟和關閉引擎蓋、行李箱門，并在試驗過程中檢測關門是否到位。

  j)可以在無人的條件下24小時安全做試驗，同時設備具有斷電保護功能。

三、部分介紹

1、 采用Q235方管加表面烤漆的車身安裝平臺，牢固可靠，保證工作時各動作的準確性。

2、 各動作機構可以調整高度和位置，適合兩車型車門的動作要求。

3、 長4500mm，寬2500mm，高1750mm。

4、 控制：PLC; 采用日本三菱

5、 氣缸：采用臺灣亞德客/氣立可

6、 單獨的氣路控制柜，安裝氣控閥和氣路系統，也可以放置存放操作工具

       [2]界面操作

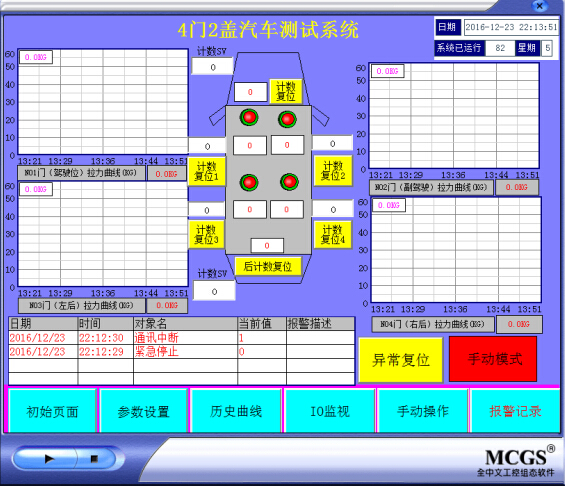

        1、主畫面

n 4個門實時曲線顯示

n 各門的運行指示和測試次數顯示

n 門開關實時動態顯示

n 計數復位、異常復位

n 實時報警、手動自動切換

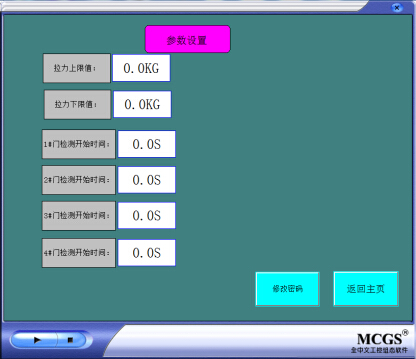

二、參數設置

n 拉力上下限設置

n 測試過程中，拉力超出該范圍的值 將進行報警

n 拉門開始后檢查開始時間設置

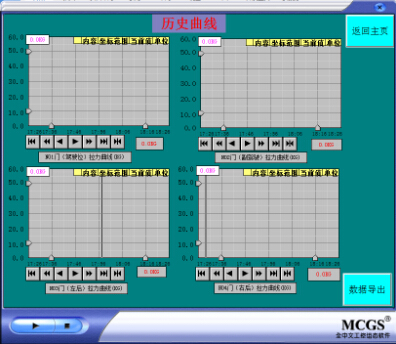

三、歷史曲線

n 4個門工位拉力曲線記錄

n 數據導出到電子表格，進行分析處理

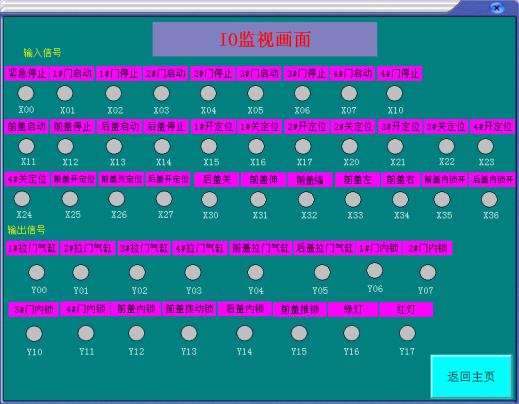

四、IO顯示

n PLC 輸入、輸出信號顯示

n 便于維修檢查

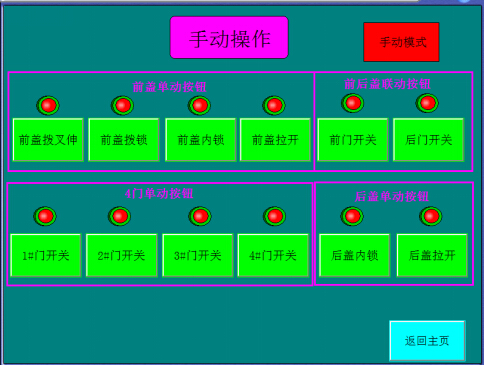

五、手動操作

n 手動模式下單動

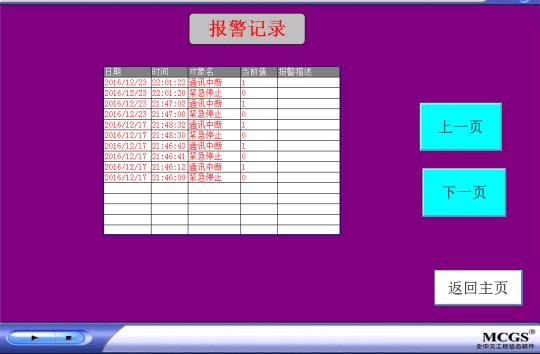

六、報警記錄

n 歷史報警記錄，便于維修檢查、故障排除。
