汽車整車振動實驗臺

  一、說明：

   本設備專為四輪機動車（以下統稱實驗車）設計的一套整機振動試驗平臺，該試驗臺通過機械。結構產生物理振動。

   其目的：將實驗車固定到試驗臺之上，開機經一定時間一定頻率HZ振動之后檢查實驗車各部件。

   在高頻振動下的工作情況及缺陷，為開發四輪機動車提供有效整車振動模擬數據，確保消費者的。

   使用安全奠定良好基礎。

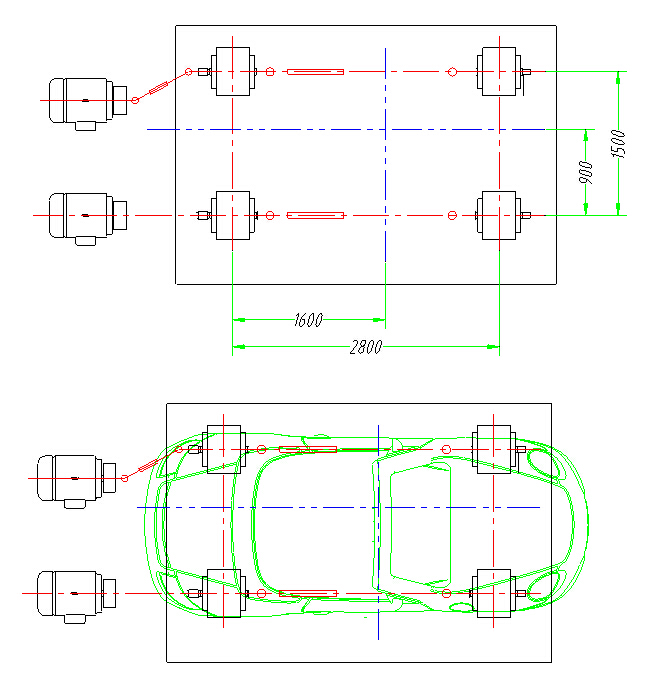

二、方案概圖

  該設備核心振動機構設計采用雙組獨立機械式凸輪機構，為設備提供恒定可靠的正玄振動，同時還采潤滑脂給設備各高速運動機構提供潤滑環境，確保提高各機構在高速運動時的耐磨性和獨特的抗沖擊特性。

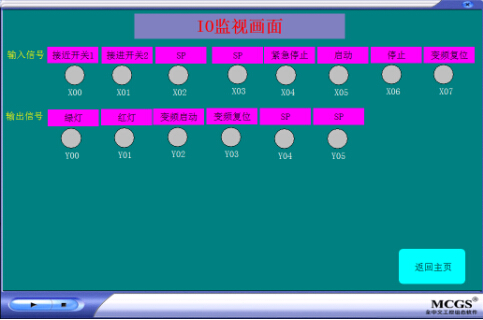

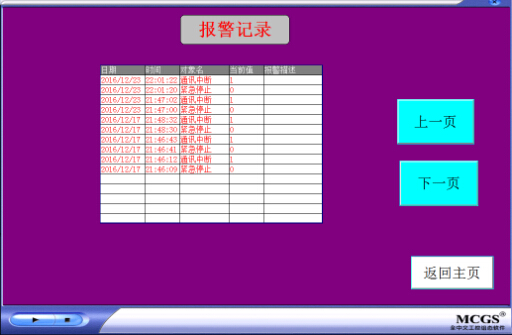

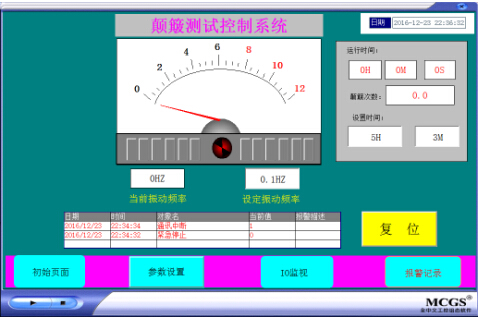

   在控制部分，利用高速傳感器實時跟蹤數據，PLC實時將數據采集并在顯示屏上以直接的高頻正玄波或柱形動態在顯示屏內呈現出來；利用高速位移傳感器跟蹤振動箱的振幅，將振幅數據以動態漸變的形式呈現在顯示屏內；

   以上數據跟蹤顯示不僅給廣大客戶提供一種有效直接的觀察點檢方式，也為設維護及觀察設備性能提供有效幫助。

   三、設備參數：

1、區域要求： 區域內地面硬化與其他區域分割，配備2T電葫蘆

2、環境溫度： 10℃~25℃

3、環境濕度： ≤85%

4、電源要求： AC380V/50Hz，三相五線制

5、電源容量： 50KW

6、氣源要求： 無

7、水源要求： 無

8、技術規格(未注單位：mm)

9、臺面大�。� 4000×2200

10、整車重量： 2T(前軸1T，后軸1T)

11、輪距： 900~1500mm

12、軸距： 1600~2800mm

13、振幅： 30mm

14、最高振動頻率： 10HZ

  四、性能配置：

   1、動力：電機+變頻器；三相380V；22KW      數量2臺      品牌（電機/變頻器）：良機、安瑞吉

   2、控制部分：PLC，                        數量1臺      品牌：日本三菱；

3、電器元器件：正泰                       數量1套

   4、觸摸屏：                               數量1臺      品牌：維綸（臺灣）

   5、輪距調整方式：滑動調整、螺栓鎖緊。

   6、軸距調整方式：更換傳動軸、滑動調整、螺栓鎖緊。

設備安裝現場廠房條件

1、區域內地面硬化與其他區域分割

2、預埋件

電源種類及電壓

1.1 動力電供應采用三相五線制；

1.2  電壓:380V±10%

1.3  頻率:60Hz；

廠房溫度和濕度

2.1  廠房環境溫度:-10℃--＋45℃；

2.2  廠房濕度:≤75%；

供給氣源

3.1  壓力:0.45—0.6Mpa，管道空中布置。

3.2  溫度:≈室溫
